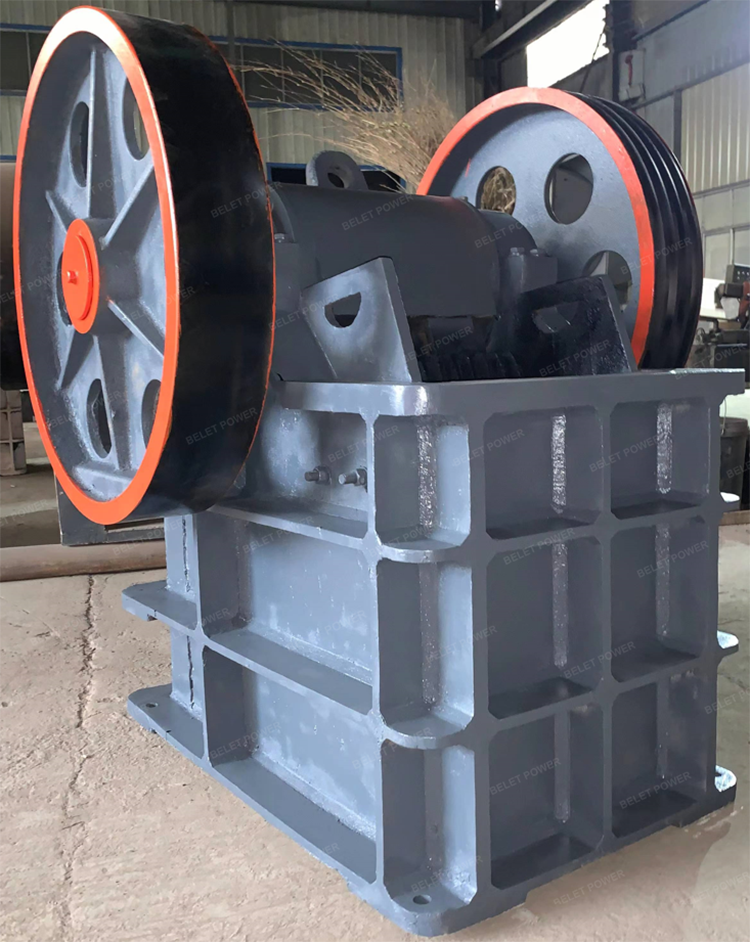

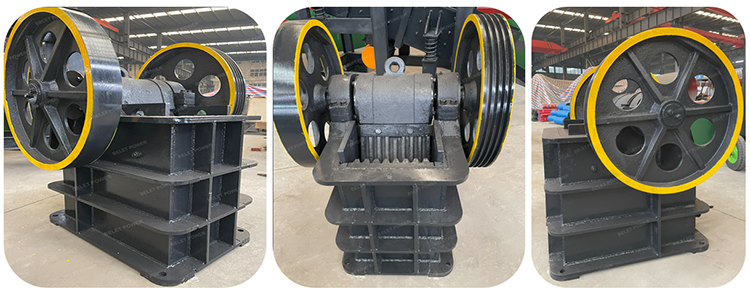

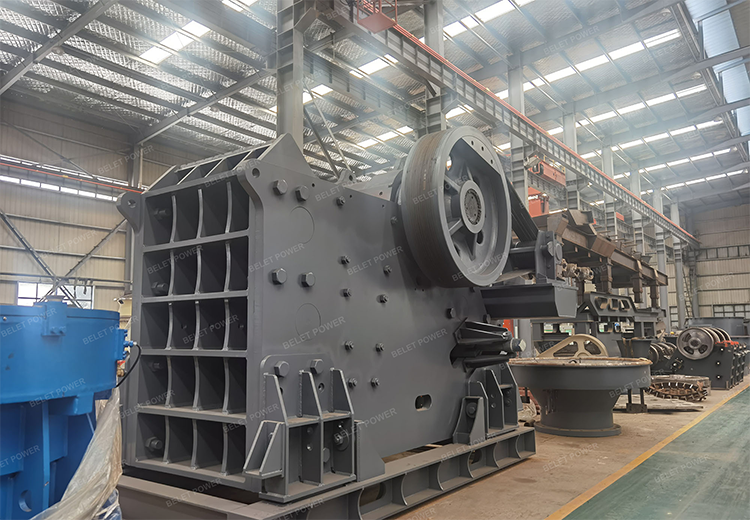

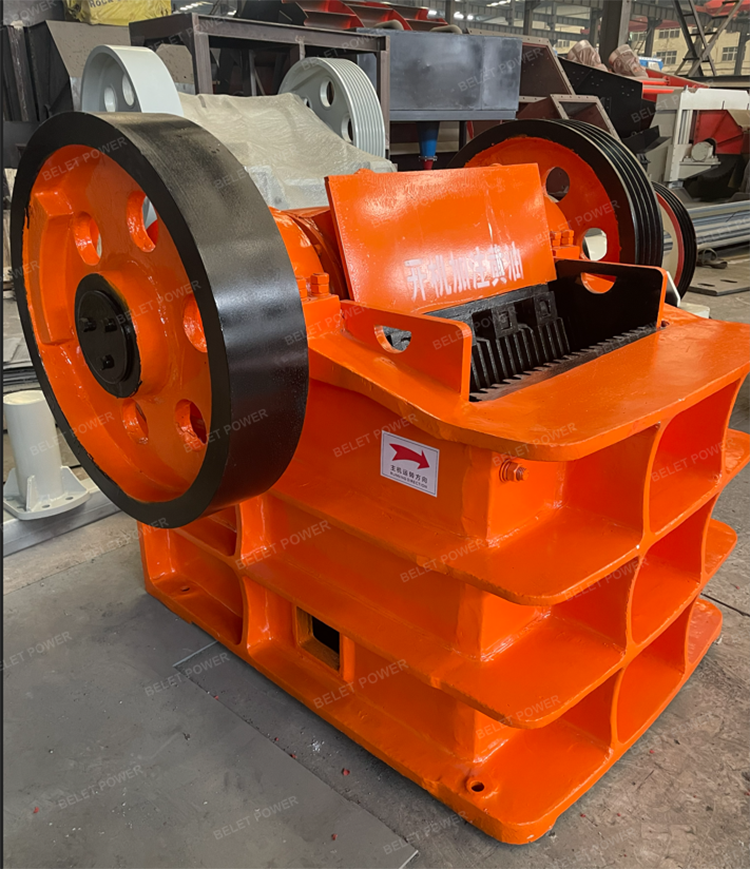

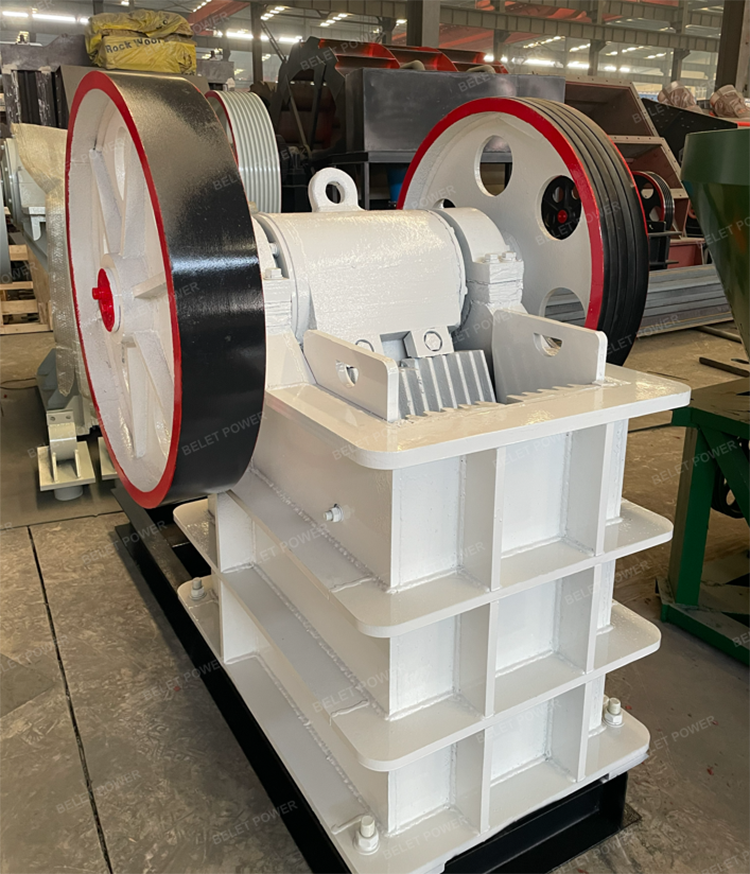

Trituradora de mandíbula
Una trituradora de mandíbula, también conocida como trituradora de "boca de tigre", es un equipo de trituración primaria ampliamente utilizado en minería, metalurgia, construcción, industria química y otros campos. Su principio de funcionamiento se basa en el movimiento periódico alternativo entre la placa de mandíbula fija y la placa de mandíbula móvil: cuando la placa móvil se acerca a la placa fija, los materiales se trituran por extrusión, división y molienda; cuando se separan, los materiales triturados caen y se descargan por su propio peso. Este diseño simple pero eficiente garantiza un funcionamiento estable para materiales con resistencia a la compresión inferior a 320 MPa.
Principio de funcionamiento:
El motor impulsa la correa y la polea, haciendo que la mandíbula móvil suba y baje a través del eje excéntrico. Cuando la mandíbula móvil sube, el ángulo entre la placa de revestimiento y la mandíbula móvil se hace grande, empujando la placa de mandíbula móvil hacia la placa fija. Durante este proceso, el material se tritura y muele. Cuando la mandíbula móvil baja, el ángulo se reduce, la placa de mandíbula móvil se separa de la placa fija por el efecto de la barra de tracción y el resorte, y el material triturado se descarga por la abertura inferior de la cámara de trituración.
Especificaciones de la trituradora de mandíbula minera:
Modelo | Tamaño de la boca de alimentación (mm) | Tamaño de alimentación (mm) | Rango de ajuste de abertura de descarga (mm) | Capacity (m³/h) | Power（kW） | Weight（t） |
PE-150×250 | 150×250 | 125 | 10～40 | 3～13 | 7.5 | 1.3 |
PE-250×400 | 250×400 | 210 | 20～60 | 3～13 | 15 | 2.8 |
PE-400×600 | 400×600 | 340 | 40～100 | 10～35 | 30 | 6.5 |
PE-500×750 | 500×750 | 425 | 50～100 | 25～60 | 55 | 10.6 |
PE-600×900 | 600×900 | 500 | 65～180 | 30～85 | 55～75 | 15.5 |
PE-750×1060 | 750×1060 | 630 | 80～180 | 72～150 | 90～110 | 28 |
PE-800×1060 | 800×1060 | 680 | 100～200 | 85～143 | 90～110 | 30 |
PE-870×1060 | 870×1060 | 750 | 170～270 | 145～235 | 90～110 | 30.5 |
PE-900×1060 | 900×1060 | 780 | 200～290 | 170～250 | 90～110 | 31 |
PE-900×1200 | 900×1200 | 780 | 95～255 | 100～240 | 110～132 | 49 |
PE-1000×1200 | 1000×1200 | 850 | 195～280 | 190～275 | 110～132 | 51 |
PE-1200×1500 | 1200×1500 | 1020 | 150～300 | 250～500 | 160 | 100.9 |
PEX-150×500 | 150×500 | 120 | 10～40 | 3～15 | 11 | 2.5 |
PEX-150×750 | 150×750 | 120 | 10～40 | 5～16 | 18.5 | 3.5 |
PEX-250×750 | 250×750 | 210 | 15～50 | 8～35 | 30 | 5.8 |
PEX-250×1000 | 250×1000 | 210 | 15～50 | 13～45 | 37 | 6.4 |
PEX-250×1200 | 250×1200 | 210 | 15～50 | 13～50 | 37 | 7.7 |
PEX-300×1300 | 300×1300 | 250 | 15～50 | 20～60 | 75 | 11 |
A complete stone crushing production line not only needs to have jaw crushers, but also needs to be equipped with impact crushers (cone crushers), circular vibrating screens, feeders, conveyors, etc., which equipment should be configured and which should be selected. The model is determined according to the customer'.
Ventajas clave de nuestras trituradoras de mandíbula
- High Efficiency & Large Capacidad: Equipped with a deep, dead-zone-free crushing chamber, our jaw crushers can handle large feed sizes up to 1800mm and achieve a processing capacity of 1-1200 t/h, ensuring no material accumulation or blockage and maximizing production efficiency. Modern models can even crush up to 800 tons of materials per hour, meeting the needs of large-scale projects.
- Duraderas y de larga duración: Todos los componentes clave están hechos de materiales de alta calidad: las placas de mandíbula de acero de alto manganeso y los ejes excéntricos de acero 40Cr, mejorando la resistencia al desgaste y a la presión.
- Versátiles y flexibles: Disponibles en múltiples tipos, incluyendo series PE/PEX, PEW y trituradoras móviles, adecuadas para trituración gruesa, media y fina de granito, basalto, caliza, cuarzo y residuos de construcción.
- Fácil operación y mantenimiento: La estructura simple y los componentes accesibles reducen el tiempo de inactividad, mientras que el diseño único del volante minimiza la vibración.
- Ahorro de energía y respetuoso con el medio ambiente: Bajo consumo de energía y emisión reducida de polvo, cumpliendo con los estándares ambientales globales.
Aplicaciones de las trituradoras de mandíbula
Nuestras trituradoras de mandíbula se utilizan ampliamente en diversas industrias como equipo central en líneas de producción de piedra, plantas de procesamiento de minerales y sitios de construcción:
- Minería: Trituración de mineral de oro, hierro, cobre, manganeso y otros minerales para procesos de beneficio.
- Construcción: Trituración de residuos de construcción, concreto y agregados para proyectos de carreteras, puentes y edificios.
- Producción de agregados: Producción de agregados de arena y grava de alta calidad para concreto, asfalto y otros materiales de construcción.
- Industria química y metalúrgica: Trituración de materias primas para producción química y procesamiento metalúrgico.
